一、 概述

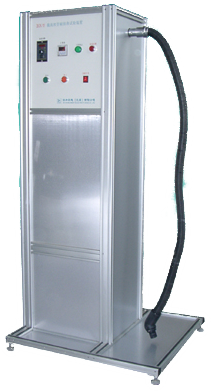

本試驗裝置是對載流軟管進行扭曲試驗，檢測其機械強度是否滿足真空吸塵器和吸水式清潔器的特殊要求第21.104載流軟管應耐扭曲條款的要求。將軟管一頭的末端固定在水平位置，并使軟管的另一端自由的懸掛，此末端周期的旋轉。每個周期在某個方向轉動5次，轉動速率為10r/min。進行2000周期的試驗，試驗后不應出現不符合本標準意義的損壞。

二、 結構特點

1． 采用調速電機控制，保證轉動速率為10r/min。

2． 使用鋁形材框架結構，造型美觀大方。

三、 主要技術指標

1． 輸入電源：AC220V   50Hz

2． 轉速：10r/min 精度：≤±0.5r/min

3． 旋轉方向：正傳和反轉

4． 運行周期：每個周期為向一個方向轉動5次，再向相反方向轉動5次組成，試驗進行2000個周期

5． 計數器：六位（可任意設定）

四、使用方法

a) 合上電源開關QF，設置計數器動作次數為2000次。

b) 按SB2起動按鈕，電機起動，調節電機轉速，使其為10r/min，

按停止按鈕SB1，電機停。

裝夾好試驗樣品，按啟動按鈕，試驗開始，工作指示燈HL亮。當達到2000次后，電機停止，試驗自動結束，報警指示燈HL-DL亮并發出警報聲，按計數器復位按鈕，停止報警，計數器復位，試驗結束。
