案例名稱：品拓機電醫療設備工裝組合定制案例

合作品牌：中檢集團南方測試股份有限公司

定制產品：點燃試驗裝置、斜坡和限位裝置、銅板

PT4020火花點燃試驗裝置

一、 概述

PT4020火花點燃試驗裝置由無錫品拓機電有限公司設計制造的專用檢測設備。該試驗箱能符合條款第YY9706.235-2021標準第8.8.4章節 、圖201.103的要求 ， 用于醫用毯、墊或 床墊式加熱設備柔性部件外罩的機械強度和耐熱性試驗，以檢驗帶電體閃弧是否引起試品過熱或燃燒 是專業檢測機構和生產廠家理想的檢測設備。

二、主要技術參數：

控 制 器：采用PLC對試驗操作程序進行控制；

試樣尺寸：W100mm×D200mm；

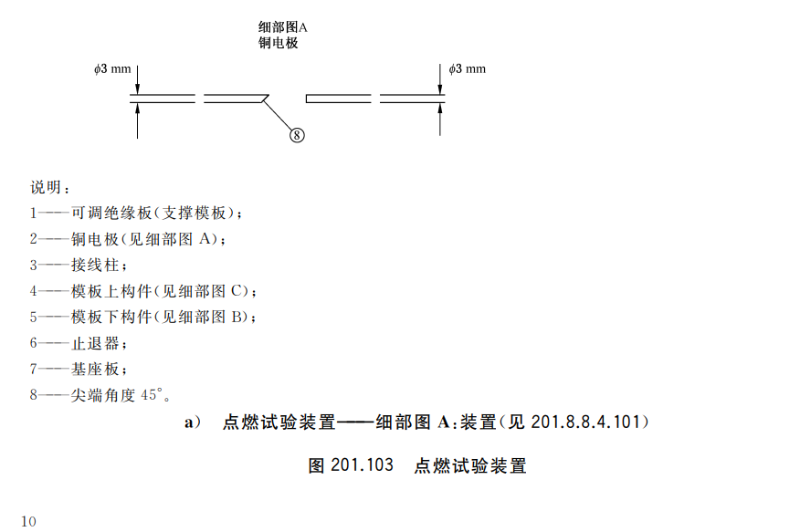

試驗電極：ф3mm 的銅電極， 兩電極軸線在同一直線上，電極間距離2mm－6mm 可調，頂尖與其主軸成45°角，數量2只； 　極移動距離：0－100mm

試驗電壓：10kV，輸出電流：0-1mA； 一個電極與一個可調的非感性電阻一起串聯到的本電源上,且在10kV、1mA 時輸出電壓不會減少100V 以上，指針式表頭顯示當前試驗電流，精度1.5 級；

試驗電流：0.1、0.2、0.2、0.5、1.0mA 五檔疊加式組合調節，指針式表頭顯示當前試驗電流，精度1.5 級；

電極放電時間計時：0-120s，分辨率：1s ；

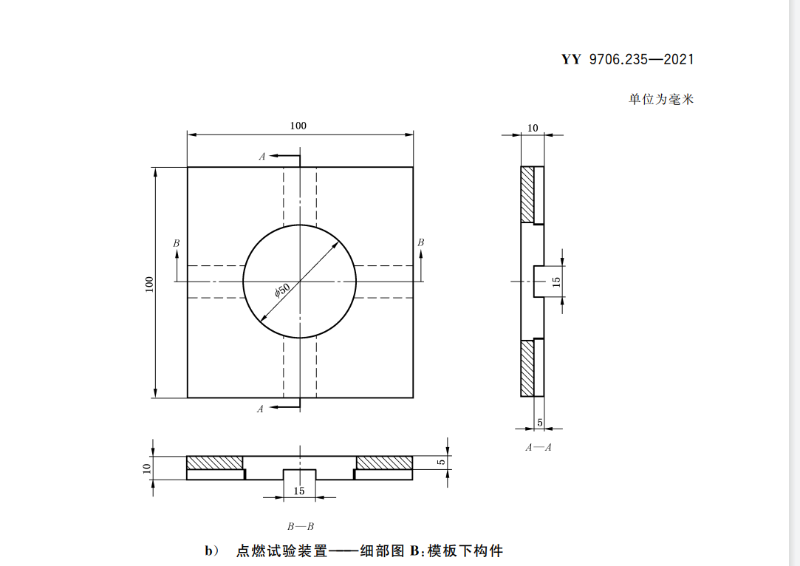

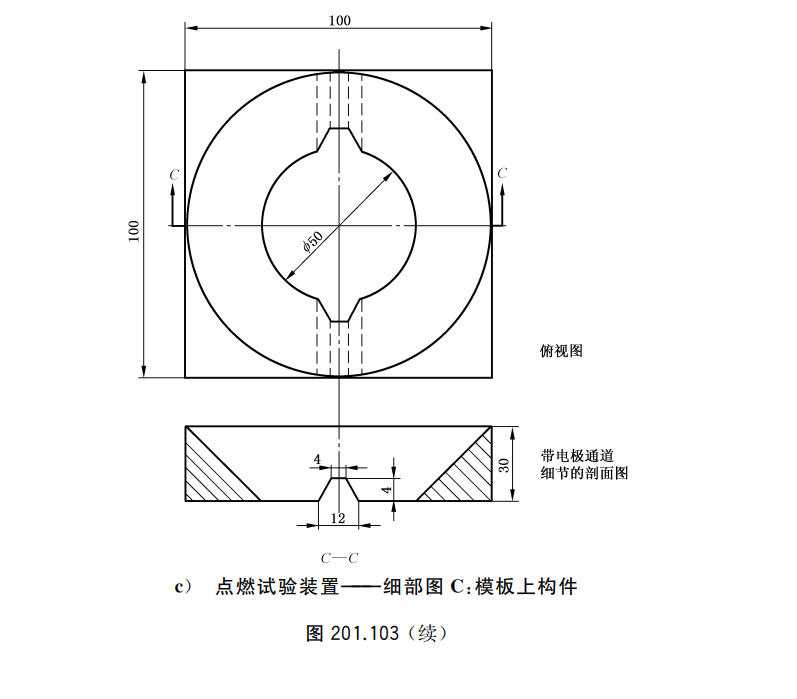

模板尺寸：上、下模板 100 mm×100mm×ф50mm；

絕緣平臺：100mm*100mm，可調高度；

裝置尺寸：W250mm×D250mm×H250mm；

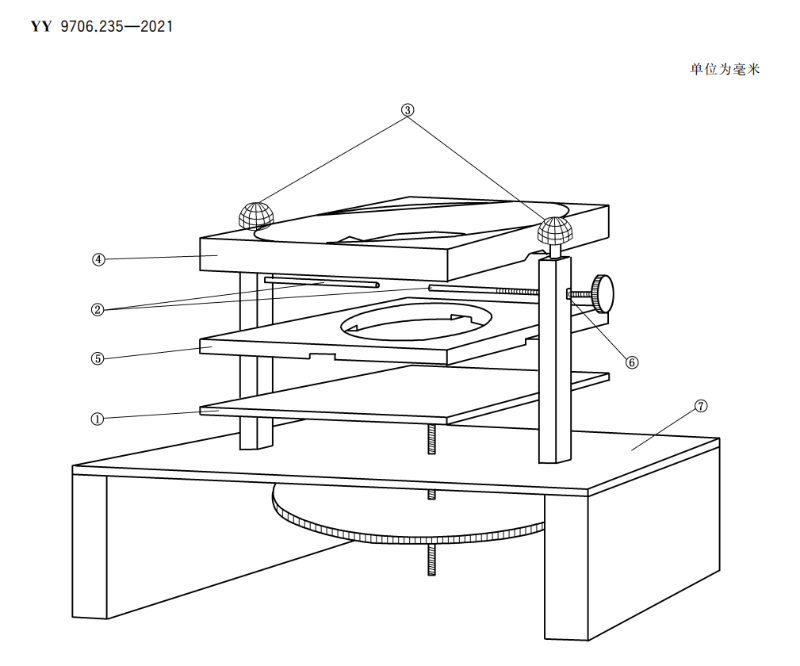

三、標準圖紙要求：

斜坡和限位裝置、銅板

品牌:品拓

型號：PT-GZ-Y008

一、概述

   該套設備為定制設備，主要用于用于醫用 加熱墊的碰撞試驗，檢驗加熱墊的機械危險試驗

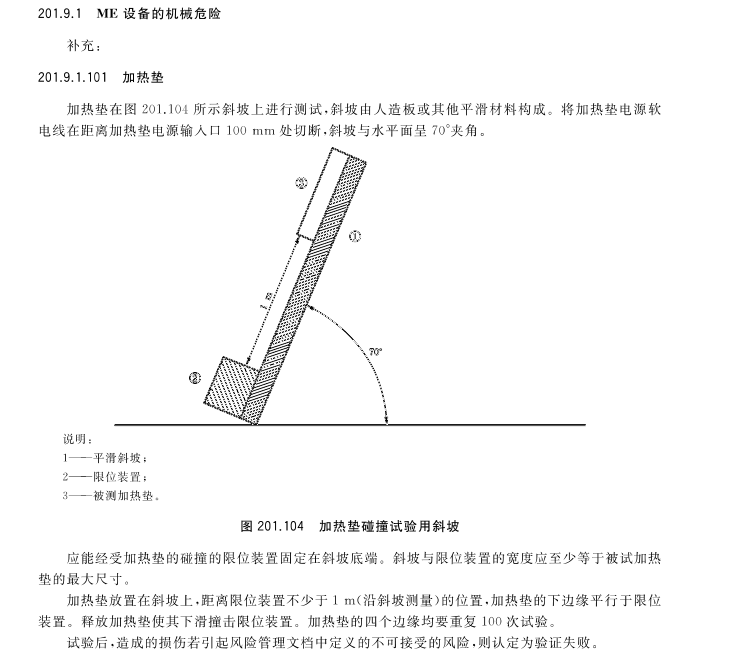

   試驗標準:電熱毯碰撞試驗機符合YY9706.235標準201.9.1.101加熱墊碰撞試驗用斜坡

   該套裝置由控制系統+型材框架結構+測試平臺+試驗升降機構共同組成

二、技術參數

1、斜坡：由人造板或其他平滑材料制成，斜坡與水平面呈70°夾角；

2、斜坡和限位裝置的寬度需≥2， m坡長度需＞3m；

3、樣品范圍：滿足1.8m*2m尺寸的加熱墊使用 ；

4、試驗次數：可調次數：0-100；有自動計數功能

三、銅板

尺寸：65mm*65mm*0.5mm

四、標準要求
