一、概述

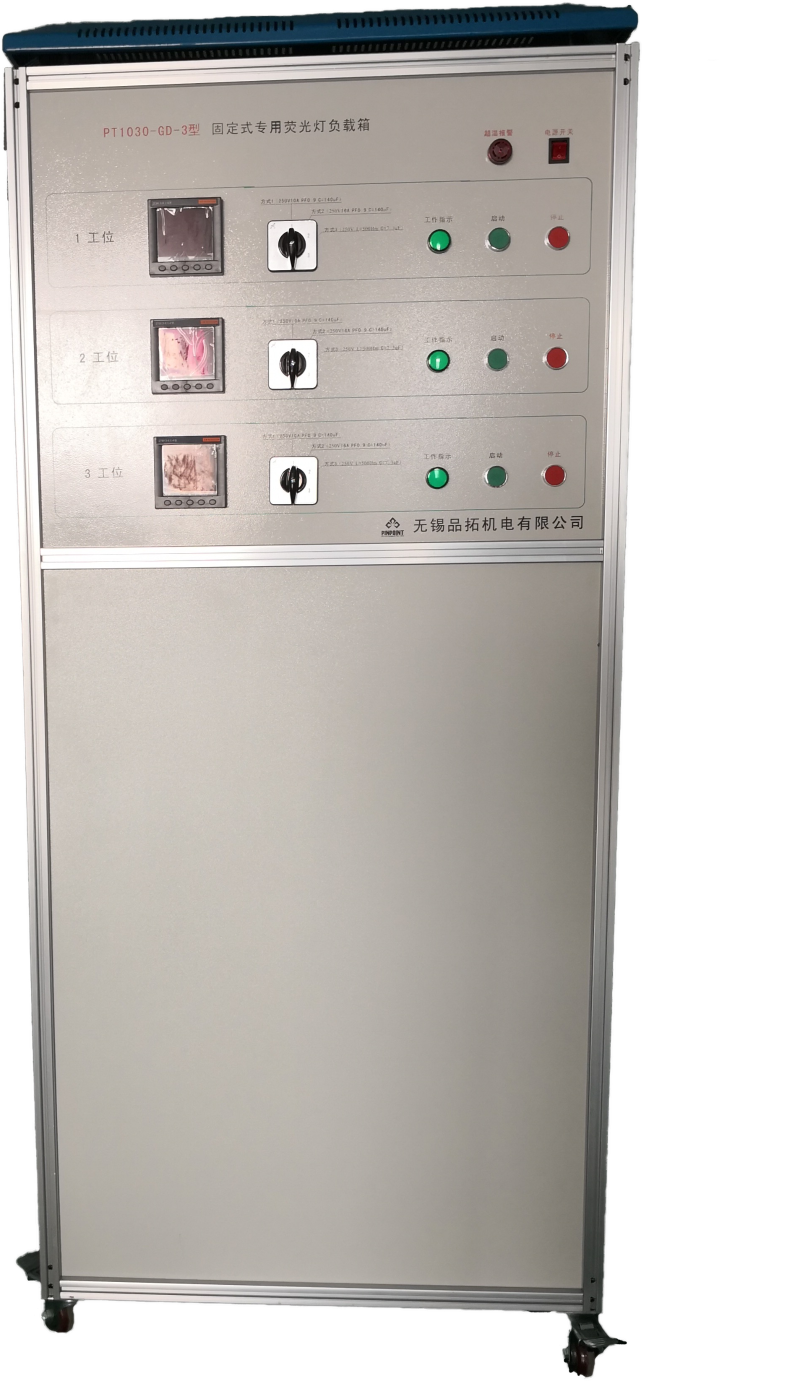

         PT1030-GD-3 電感熒光燈負載箱符合GB，IEC標準中相關條款的要求。適用與開關試驗試驗等場合的模擬負載。是實驗室、檢測機構、產品生產廠家質檢部門理想的負載設備。

二、 特點

1、 滿足標準GB16915.1第18.1、19.1、19.2條款中額定電壓250V、額定電流10A、16A的家用和類似用途固定式電氣裝置的開關所需的負載要求。

2、 將電容和電感負載結合使用，把負載箱的功率因素調到

0.9±0 . 05(滯后)，把電流調到額定值I_n。

3、 具有熒光燈負載A(10A/16A)、熒光燈負載B切換功能。

4、 采用特制的電容器（耐電流沖擊、高耐壓、電容長時間工作穩定性好，容量變化小，溫升低）。

5、 自帶電動調壓裝置：輸入AC220V 輸出100 ~300V  。

三、 技術參數

   控制電源：AC 220V/50Hz

   工位數：3工位

   每工位有七檔控制模式，對應標準及電參數如下：

   對應標準18.1負載要求：

第一檔：電壓275V電流12.5A功率因素0.3

第二檔：電壓275V電流20A功率因素0.3

對應標準19.1負載要求：

第三檔：電壓250V電流12.5A功率因素0.6

第四檔：電壓250V電流20A功率因素0.6

對應標準19.2熒光燈負載要求：

   第五檔： 熒光燈負載A：(電壓范圍：250 V) 電流10A

           功率因素0 .9  電容 =140 uF

   第六 檔：熒光燈負載A：(電壓范圍： 250V) 電流16A

           功率因素0 .9  電容 =140 uF

   第七檔：熒光燈負載B：( 電壓范圍：250V)  電容C3=7.3 uF±10%。

電感L1=0. 5H ±0. 1H 。

   綜合電量表：

   電流顯示：  0 . 5A~5 0A、 0. 5%

   電壓顯示：  0 ~300V、 0. 5%

   功率因素：  0 . 1~1 .0 、± 0.02
