產品簡介：
軟纜力矩試驗裝置依照GB2099.1第23.2條款(表18)、IEC60884-1：23.3（表18）等標準要求設計制作，用于檢驗插頭、移動式插座、裝有導線的固定部件及其聯接件的軟纜在護套保護下、在導線端子或端頭之處不受包括絞擰在內的應力的作用下，耐磨損性能。
本裝置結構簡單，靈敏性好，調節方便，容易操作，外形美觀。配有多款砝碼，實用性強。
二、技術參數：
砝碼：2N、3N、5N、7N、8.5N各一個,可實現扭力0.1N.m、0.15N.m、0.25N.m、0.35N.m、0.425N.m。
導輪半徑：0.05m。
三、儀器水平調整：

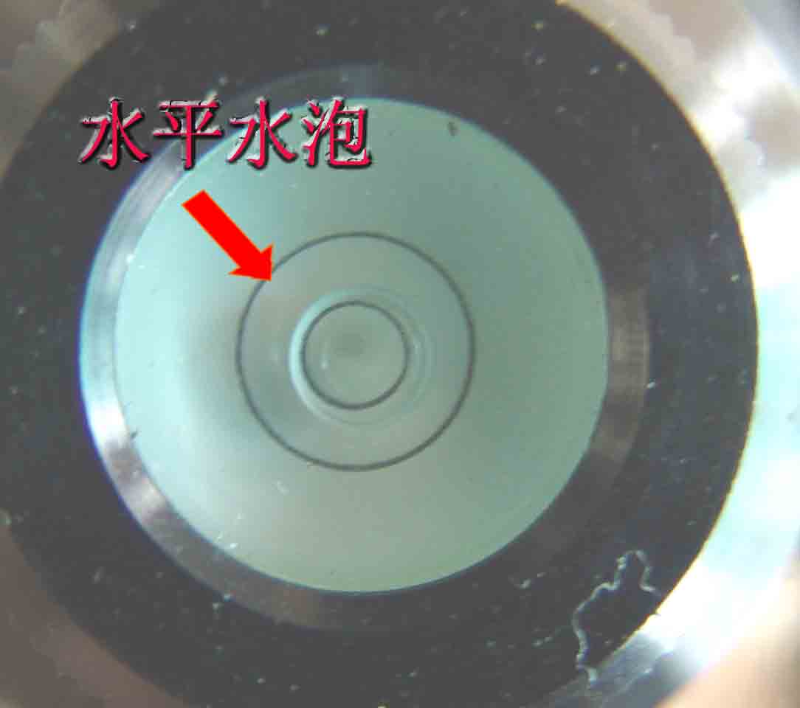

儀器初次使用時,需進行水平位置調整,先將將儀器放置在水平臺面上，調整儀器四只支腳,使水平水泡位于中心位置即可.
四、試樣的安裝：

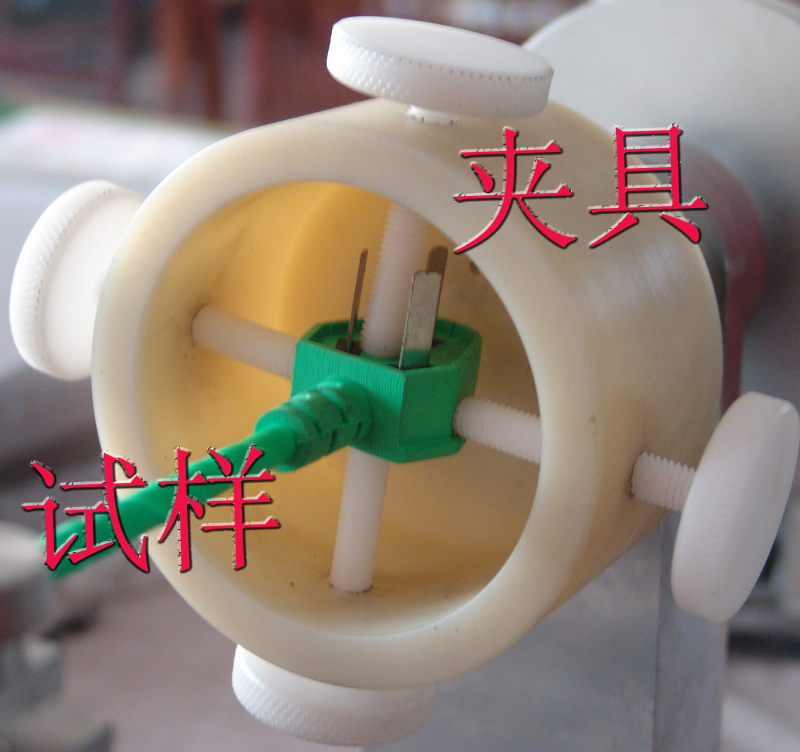

調整夾具上的四個塑料螺絲,將試樣固定在夾具使試樣軟線處于中心線上。
注：如試樣線徑較小，或需調整支架位置以縮短L長度。
正常試驗：在試驗前，請詳細閱讀本說明書及相關標準，以便正常操作本儀器，并獲取正確的試驗結果。
試樣正確安裝之后，按下表（IEC60884表18）要求，根據試樣的大小掛上相應的砝碼，給試樣施加1分鐘的力矩，根據軟纜的護套磨損的情況判斷試驗結果。
|
插頭或移動式插座的額定值 |
軟 纜 （線芯數*橫截面積㎜2） |
||||
|
22*0.5 |
2*0.75 |
3*0.5 |
3*0.75 |
（2或更多）*1 |
|
|
≤16A ≤250V |
0.1N.m |
0.15N.m |
0.15N.m |
0.25N.m |
0.25N.m |
|
16A ＞250V |
|
|
|
|
0.35N.m |
|
＞16A |
|
|
|
|
0.425N.m |
注：本試驗應在軟纜保持力試驗完成之后進行。
砝碼與導輪的半徑相乘所得的數就是線纜所受的力矩。
|
力矩 |
砝碼 |
|
0.1N.m |
2N |
|
0.15N.m |
3N |
|
0.25N.m |
5N |
|
0.35N.m |
7N |
|
0.425N.m |
8.5N |
試驗后，軟纜的位移不得大于2㎜；對可拆線電器附件，導線端在端子里不得明顯移動；對不可拆線電器附件，電氣連拉點不得斷開。
