一、概述

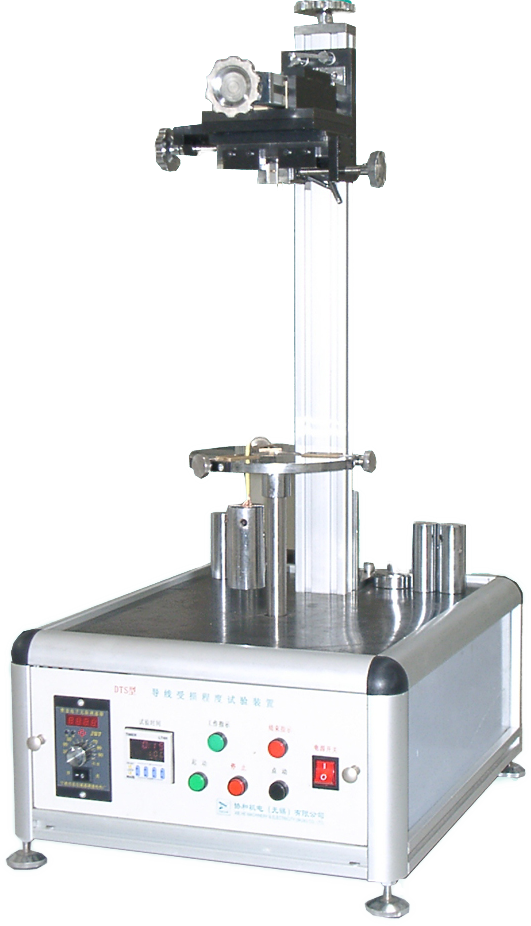

PT3018型導線受損程度試驗裝置符合標準GB 2099.1和IEC60884-1第12.2條款、圖11的要求。是專業檢測機構和生產企業質檢部門理想的檢測設備。本裝置的主要功能是用于考核螺紋夾緊型端子對導線的過度損傷。
二、特點
1、采用進口鋁合金型材為機體框架，外觀大方、結構簡潔、輕巧牢固。
2、采用單相蝸輪減速調速電機可進行無級調速以達到試驗要求速率。
3、手動調整，自動時間控制，測試方法精確可靠。
4、采用定量標準掛重可達到標準拉力。
三、主要技術指標
1、電 源: AC220V，50HZ
2、速 率: （10士2）r/min
3、距 離: 260-300 (可調)
4、重 物: IEC60884-1 (0.3 、0.4、 0.7、0.9、 1.4 、2.0)kg
5、試驗時間: 15min(可設定)
四、操作說明
A、裝夾
1、 將螺紋夾緊型端子或帶有無螺紋端子的固定式插座固定在夾具上。
2、 根據要求調整垂直方向高度(260士15、280士15、300士15)mm。
3、 利用定心針座,調整端子縱、橫向位置,使導線入口與園臺中心同心。
4、 將被測導線插入端子固定,另一端穿過對應的套管並與標準掛重連接。
5、 利用轉盤上調節螺絲移動定位套管滑塊，使導線中心與刻線一致即保證中心距37.5mm。
B、操作
1、 合上電源開關QF。
2、 設定工作時間（KT），出廠時調整在15min。
3、 按點動，檢查運轉是否正常。
4、 按起動按鈕，試驗即開始，速率出廠時調整在（10轉/分），此時工作指示燈HL1亮。
5、 試驗達規定時間時電機自動停止，試驗結束，指示燈HL2亮。
6、 將時間繼電器KT復位，關閉電源開關QF。
