一、設備特點

本套箱式淋雨試驗設備需安裝在特設的實驗室內對產品進行人工模擬淋雨試驗，實驗室內的進水和防水設施必須安裝到位。設備可以用來考核和確定電工、電子產品，各種電器及各種照明燈具的外殼和密封件在水試驗后或在試驗期間能否保證設備和元件良好的工作性能。設備 能完全模擬外界淋雨環境，充分再現外界淋雨環境對產品所造成的影響。

本設備人工模擬淋雨試驗，不包括有強風速的降雨，不考慮試驗樣品的溫度與雨水溫度的溫度差作用所引起的大量進水。

本設備可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗。

二、設備用途及總體要求

淋雨試驗箱主要是提供各種水霧試驗環境，用于防水性和可靠性鑒定，該設備滿足GB 10485-2008、 4208-2017等標準的試驗要求。

三、設備主要技術規格及參數

l 型    號： Y LX-010NX

l 工作室尺寸： 1000×1000×1 000（D×W×H）mm

l 外 形 尺寸： 約1400×1300×2200（D×W×H）mm

l 試驗臺面積： φ200mm

l 樣品架轉速： 1～4r/min可調

l 樣  品  架： 承重15kg

l 淋 雨用 水： 當?shù)厍鍧嵉淖詠硭?/span>

l 設備電源：AC  380V

l 擺管淋雨試驗主要技術參數:

1． 噴水孔徑：φ0.4mm（或φ0.8mm）

1． 噴水孔間距:   50mm

2． 噴水環半徑: R200 ， R 400mm

3． 噴水管管徑:   φ16mm

4． 擺 管擺角 幅 度:  0～180°可調

5． 擺   速  調  節:   無級調節

6． 每孔平均水流速度： 0.07L／ min（或0.6L／ min ）

四、 試驗箱結構

1. 箱體材質：SUS 304不銹鋼材質；

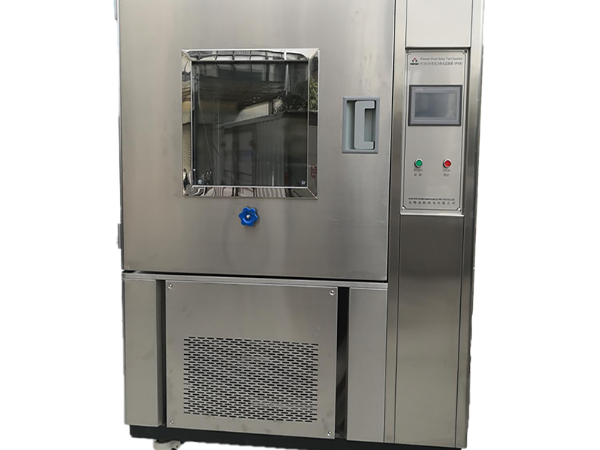

2. 本套箱式淋雨試驗設備選用優質不銹鋼材料加工成型。設備由箱體、擺管支架、擺管傳動機構、工作旋轉臺、滴水箱、電氣控制部分組成。其中箱體采用SUS304不銹鋼發紋板制作， 擺管立柱內部采用槽鋼焊接，保證在擺管擺動時不晃動； 設備的旋轉臺樣品架、法蘭、接嘴及其它附件配件均為不銹鋼材料制作。

         流量計、壓力表、調節閥            步進電機、減速機

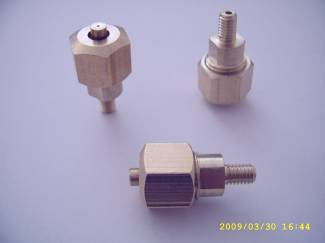

3. 本設備設計一套半徑400mm的擺管，擺管由內徑? 15mm的不銹鋼管彎制，可以作往返擺動，同時將控制在一定流量和壓力的水通過擺管上的噴嘴噴出，特制黃銅噴嘴，噴水角度可調,對試驗樣品進行水試驗。擺管擺動的傳動裝置設計合理，制作精密，維護方便。擺管擺動由先進的步進電機完成，轉動頻率和角度及轉盤的轉速 由可編程液晶控制器自動控制 ，操作簡單。

4. 樣品架轉臺呈水平方向360度旋轉。 整臺設備設計合理，經久耐用。設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。

5. 設備配備了一套相當容量的貯水箱以供應試驗所需擺管噴水之用。吸水電機將水箱中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從擺管的噴嘴噴出，試驗用水可以采用循環使用，經噴嘴噴出的水經過過濾之后可以回到 貯水箱中重復使用。配備優質壓力表和流量計。

6. 鋼化玻璃門配以硅橡膠和雨刮器，可以清楚地觀察箱內樣品情況。

7. 設備外形美觀、結構緊湊、操作直觀、簡便；配套設備、附件齊全,具有較高的可靠性和安全性；設備的技術指標及性能在國內外同類產品中處于領先地位。

五、控制系統

1. 本套箱式淋雨設備采用采用7寸液晶觸摸屏控制儀，PLC控制可分別對擺管、轉盤、水泵和試驗時間進行控制；擺動角度、頻率、轉盤轉速能直接在觸摸屏設定和顯示，手動模式下擺管擺幅可以在允許范圍內任意調節，同時觸摸屏可直觀顯示當前擺管位置（相對角度）。

1. 擺管和轉臺分別獨立的控制系統；

2. 時間自由設定控制: 試驗時間最大為9999小時59分

通電：斷——通——斷（定貨時特別說明）

3. 流量計，壓力表等都選用優質產品；

4. 優質執行元器件；

5. 無熔絲保護開關；

6. 過載、漏電、全護套式接線端子，具有自動關機等保護；

六、備品備件及技術資料

1. 配備流量計，壓力表，油水分離器等，選用優質產品。

2. 提供操作使用說明書、隨機主要配套件的說明書、裝箱清單、電氣原理圖以及買方正確使用和維修該設備而需要其它有關資料。

七、設備使用條件

1. 溫度范圍：5~40℃；相對濕度：≤85% ；

2. 電源要求：AC 380（ ±10%）V/50HZ   三相五線制

3. 預裝容量：4.0 KW
