吸油煙機油脂分離度測量裝置技術方案

一.  設計依據：

油脂分離度測量裝置根據ZZB-2015《吸油煙機》附錄B“集成灶吸排油煙裝置油脂分離度試驗方法”的要求，設計研制一套試驗裝置來完成這一試驗，并達到試驗要求。

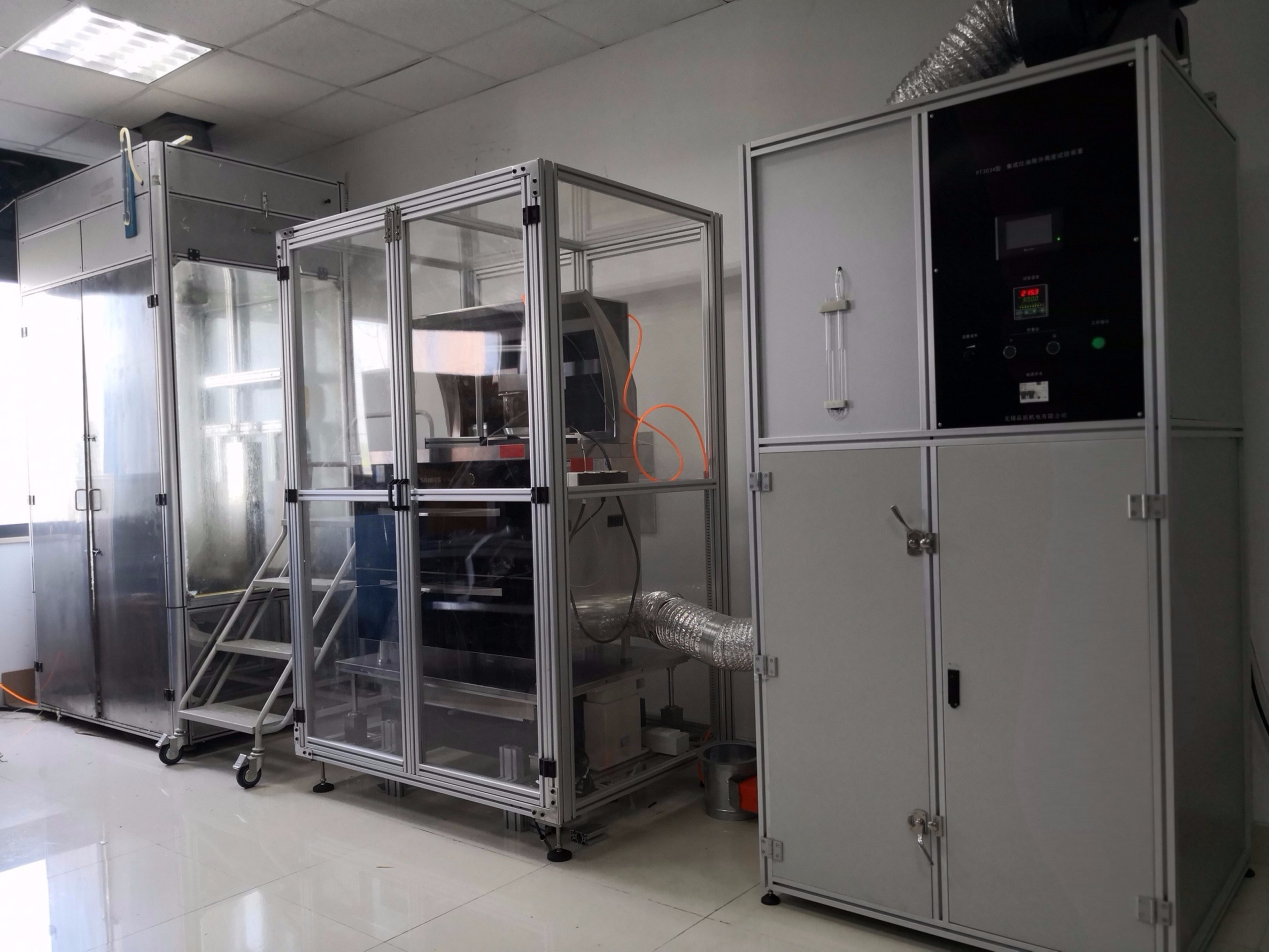

二. 試驗裝置的組成

油脂分離度測量裝置裝置由主箱體、噴液系統、輔助風機、電器控制系統、電子天平等組成.

電子天平為選配件，不包含于價格系統中

三. 技術指標

(1) 被測機的形式為外排式，風量為10～20 m³/min, 風壓：200～380Pa,

(2) 滴液系統：滴液系統用于定時、定量向電爐上加熱至 300℃±10℃ 的平底鍋滴加室溫蒸餾水。滴頭與鍋底的距離為 225mm±25mm。應保證總量為69ml的室溫蒸餾水在 30min±15s 內勻速滴完。

(3) 試驗用油：選用 20℃ 時粘度為 70mm²/s±10 mm²/s 的玉米油，每次試驗用量為400ml。

(4) 電子天平量程：0～30kg，精度：±0.1g

(5) 試驗方法：在試驗用平底鍋內加入400 ml試驗用玉米油，按標準附錄E中El.4條款 調整好平底鍋底部的溫度；在額定電壓、額定頻率和正常工作時的最高轉速檔啟動吸油煙機，并同時啟動輔助風機，調整輔助風機使均衡室的靜壓力為零。按E1.3 滴液，試驗30分鐘，滴液結束，立即關閉電爐，10分鐘后再關閉吸油煙機，通過試驗前后稱重油煙機重量、隨機過濾器重量、獨立過濾器重量，計算出油煙機的油脂分離度（參見標準附錄E中的條款E3、E4）

四. 技術方案

   (1) 主箱體由不銹鋼板焊接制作，箱體內分成霧化室和均衡室。兩室之間用密封隔板隔開，被測吸油煙機安裝在霧化室的頂部，其出風口經密封后通到均衡室，最大外形尺寸為：

長×寬×高＝2000mm×1000mm ×2400mm

(2)均衡室內安裝可拆卸的獨立過濾器，填充材料為過濾棉。獨立過濾器為每次試驗的消耗材料，需廠家自行外購。隨設備提供一個獨立過濾器。

均衡室的頂部安裝輔助風機，通過風道引到室外。在均衡室安裝壓力傳感器，通過數字式壓力儀表的控制，使均衡室內的壓力達到零靜壓。

風機型號：DDF13-4.0 淄博風機

風量：300～1600m³/h, 全壓：700Pa, 功率：1.5kW-4P

       壓力傳感器型號:  EJA110A    橫河

       壓力范圍:  -100--~200 Pa   輸出信號:  4-20mA

       壓力控制表型號:  UT35A       橫河(日本)

       變頻調速器型號： FVR1.5E11S    日本富士

(3) 滴液裝置：

  (a) 滴液漏斗要在30min±15s內完成69 mL液體的滴落。儲液容器的容量為100mL。

(b) 實現自動滴液，利用電磁閥的通斷，使人在試驗室外就能控制滴液的開始及結束。

(c) 蒸發皿要能將滴入的液體迅速蒸發掉。采用電加熱爐，功率2000W

      (d) 試驗用平底鍋：無噴涂層、直徑與電爐發熱盤相等（200mm±20mm），高度約為 125mm，鍋底厚度至少為 8 mm平底鍋，試驗過程中，應將距鍋底邊 40mm 處的溫度始終保持在 290℃±10℃。鍋及熱電偶的安裝位置參照標準附錄E中圖（D2）。鍋在試驗驗裝置中的位置參照標準附錄E中圖（E1）；

(6)電子天平： 量程：0～30kg     精度±0.1g    由甲方自行解決

(7) 電器控制系統：

   電控柜：鋼板彎制噴塑

電器元件：空氣開關、按鈕、計時器、24V電源等選用國產或合資產品。

   (8) 玉米油400ml的量取，使用精密量筒。

(9) 場地要求

該設備安裝需要的場地：長×寬×高：4.0 m×4.0 m×3.2 m

       并有一面外墻，在吸油煙機工作時，能向戶外排空氣。

   (10) 供電要求

       220V/50Hz、2000W；380V/50Hz、3500W

   (11) 玉米油為該測試裝置的消耗物品，請另行采購。

 【注】： 設備隨新國標的確定，可能有所變化。
